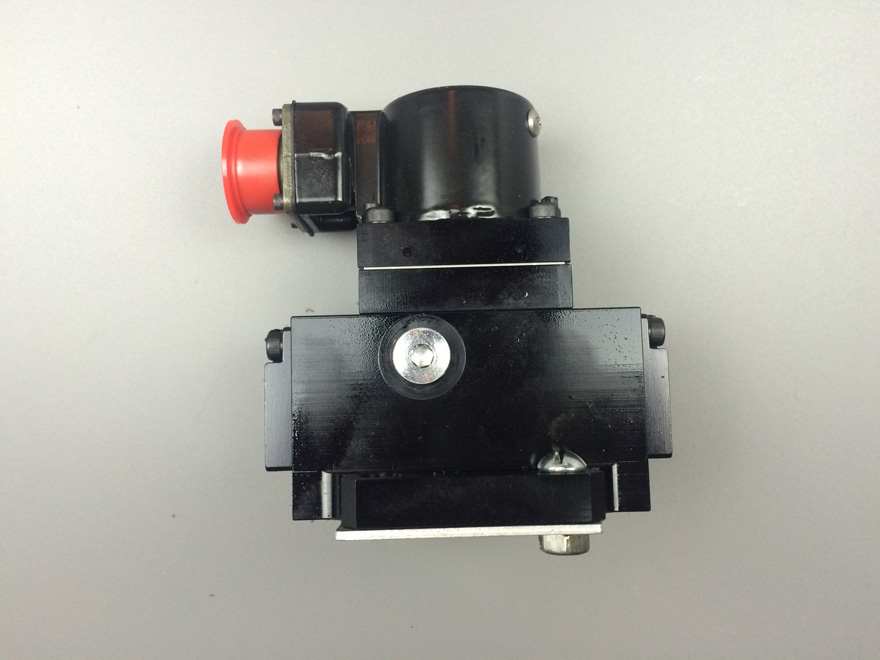

PARKER伺服阀

型号：BD15AAANB10

 PARKER原装伺服阀BD15AAANB10，100%美国原装现货。

伺服阀BD15AAANB10结构特点和部件的功能
派克 系列阀具有相同的结构特点，它们由三部分组成：电气力矩马达、双喷嘴先导级和滑阀第二级。
力矩马达：力矩马达包括电气线圈、极靴和衔铁组件。衔铁装在一个倒置的挠性管上，挠性管也在力矩马达和阀的液压段之间起流体密封作用。
先导级：倒置的 型架固定在衔铁轴上并且置于两个喷嘴之间。衔铁运动通过轴传送到倒置架，改变喷嘴的开启，产生压差。架腔中的机械反馈弹簧消除来自高速回流在反馈机构周围的湍流状况。
第二级：这个区域控制输出流量。通过精确匹配阀芯和阀体上的过流锐边，使过流窗口口打开和关闭。打开供油压力至控制口C1或C2，流体将通过阀流出控制口返回。这个阀芯阀体的过流面积是由牢固装在阀芯和先导级机械反馈弹簧上的反馈杆来控制的。

工作过程：当力矩马达没有电信号输入时，衔铁位于极靴气隙中间，平衡永久磁铁的磁性力，当有电流加在线圈上时，衔铁与控制信号成比例地偏转，产生一个顺时针或逆时针运动，方向取决于输入控制信号的极性。形成的力矩转动两喷嘴之间的 型架，引起压力的变化而移动阀芯的位置，导致线性的流量输出，反馈杆和机械弹簧组件提供一个与力矩马达力相反的力，使阀芯产生相对于电信号的可重复的比例运动。

 伺服阀BD15AAANB10术语
线卷阻抗：能量出入磁场产生的线圈电压与线圈电流的复数比。线圈阻抗将随信号频率、幅值和其他工作条件而变化。可以近似为直流线圈电阻(ohm)和在信号频率下测得的线圈电感(henrys)。
颤振：叠加在输入控制信号上的，高频率信号，以使库仑摩擦、滞环和死区降到最小。颤振用颤振频率   和颤振电流的峰值来表示。
滞环：当阀缓慢地在正、负电流之间循环时，产生同样的输出，要求阀输入电流的差值，用其值与额定电流的百分比来表示。
内泄漏：控制信号为零时，从压力口到回油口的总的内部流量。测量时通常把控制口封堵，泄漏量将随输入信号的变化而改变，在阀的零位处一般泄漏量最大，称为零位泄漏。用CIS或LPM(GPM)来表示。
负载压降：控制口间(压力通过负载执行器)的压力差。
无载：对应于负载压降为零时的情况，用Bar(PSI) 来表示。
额定电流：产生额定流量的规定的输入电流(正、反相)，额定电流必须对应于一种特定的线圈连接方式差动、串联或并联 ，并且不包括零位偏置电流，用毫安来表示(mA)。
额定流量：在给定的伺服阀供油压力下，对于额定电流所确定的最大控制流量。通过伺服阀的工业标准压降(为了标定目的)是69Bar(1000PSI)。
力矩马达：一种电磁马达，产生与电指令信号成比例的直线或旋转运动，用在伺服阀的输入级。
阀压降：通过输出级控制节流口的压差之和。阀压降等于供油压力减去回油压力，再减去负载压降，用 Bar(PSI)来表示。BD15AAANB10
